真空管超外差收音機(含cw ssb) diy VR2 首創

VR2GY · 發表於 13-4-2009 13:23:36

由於沒有天線信號輸入
6A2 現時應只叫做本機振盪器

VR2GY · 發表於 13-4-2009 13:32:31

本港AM是 535KHZ --1605KHZ
因此中頻只是455KHZ

VR2GY · 發表於 19-4-2009 00:03:21

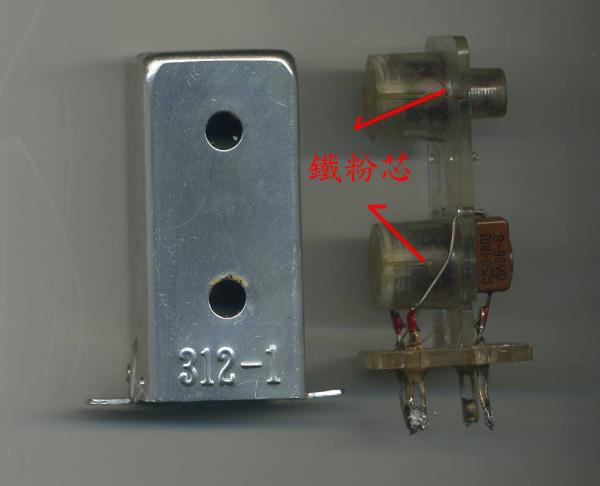

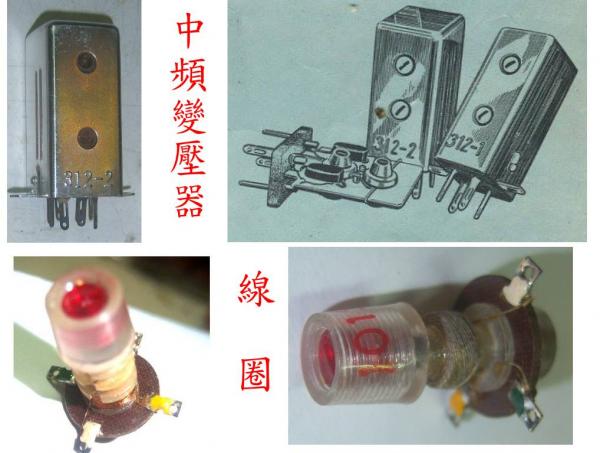

中周和線圈多有鐵粉芯

VR2GY · 發表於 19-4-2009 00:06:11

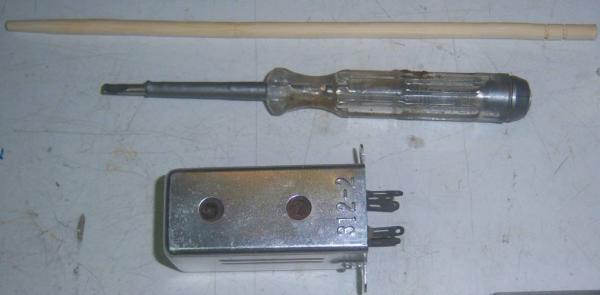

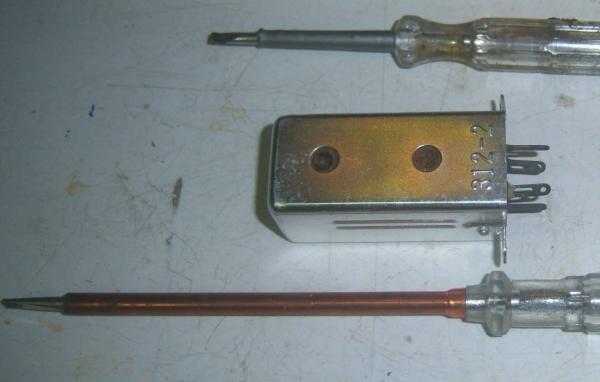

如果用普通鐵羅絲批
調節就有感應而調不準

VR2GY · 發表於 19-4-2009 00:10:48

可用快餐的一次性筷子改做

VR2GY · 發表於 20-4-2009 01:27:33

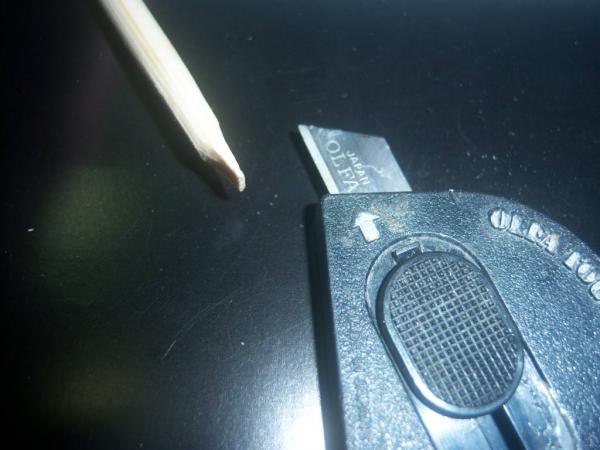

用紙刀很容易削
成羅絲批狀

VR2GY · 發表於 20-4-2009 01:31:29

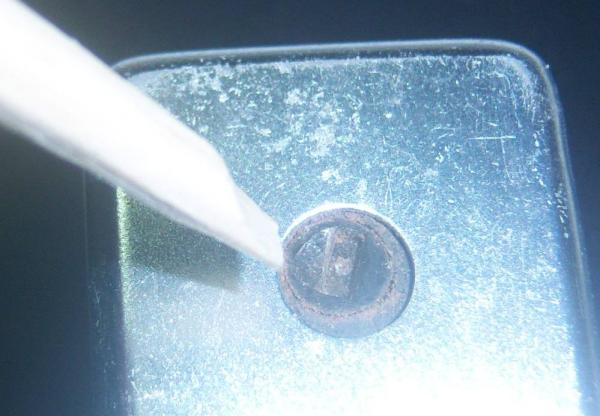

就成為DIY 無感羅絲批了

VR2GY · 發表於 21-4-2009 00:01:36

VR2UIO · 發表於 22-4-2009 16:07:18

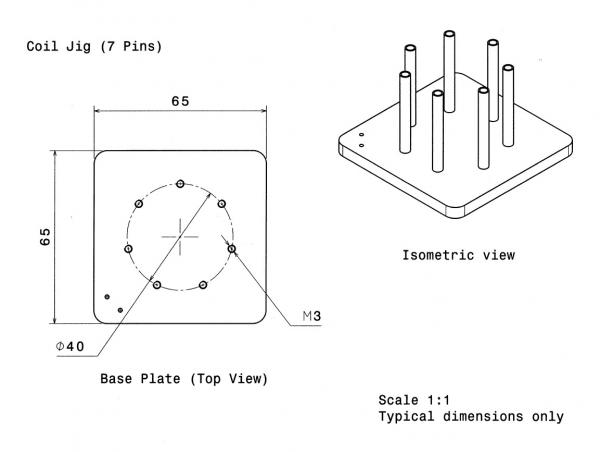

花籃線圈夾具 -- 底座片
Coil Jig (7 pins)

Scale 1:1 Drawing in PDF file

RF_Coil_Jig_07_Pins.pdf (24.88 KB, 下載次數: 560)

[ 本帖最後由 VR2UIO 於 23-4-2009 09:21 AM 編輯 ]

VR2UIO · 發表於 22-4-2009 17:29:20

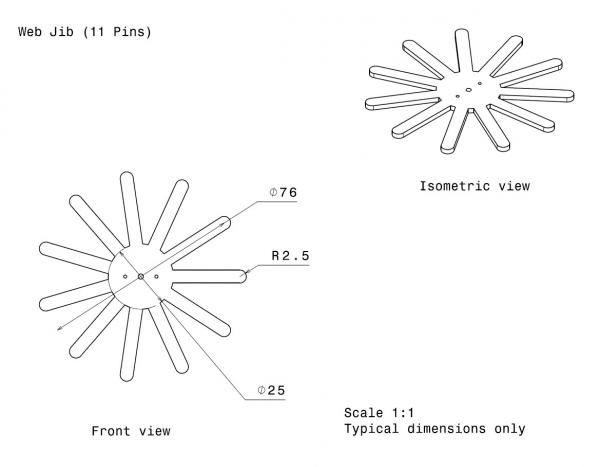

Web Jig with 11 Pins

Scale 1:1 Drawing in PDF file

Web_Plate_11.pdf (26.42 KB, 下載次數: 545)

[ 本帖最後由 VR2UIO 於 23-4-2009 09:21 AM 編輯 ]

蜘網線圈基片
