倒GP天綫 - 駐守山頂的恩物

VR2ULR · 發表於 29-12-2015 23:58:17

本帖最後由 VR2ULR 於 30-12-2015 13:01 編輯

山頂建站時用偶極天綫, 其水平傳播的電波對低位的收發者來說未盡理想。現試作一支倒GP天綫, 讓電波稍稍向下, 改善效率。

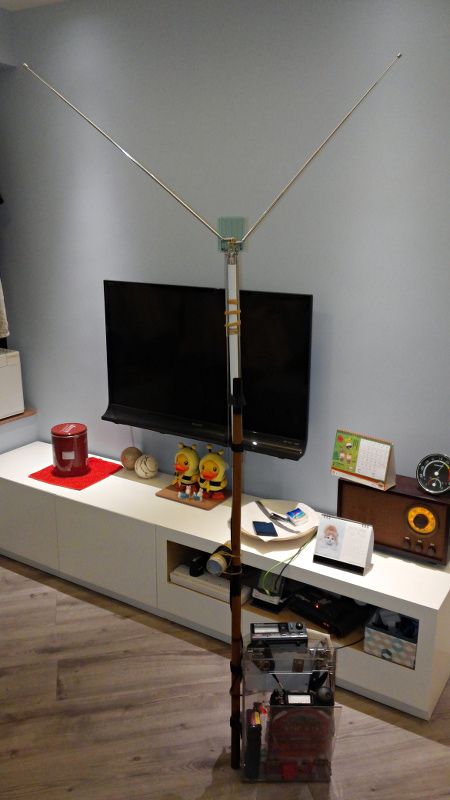

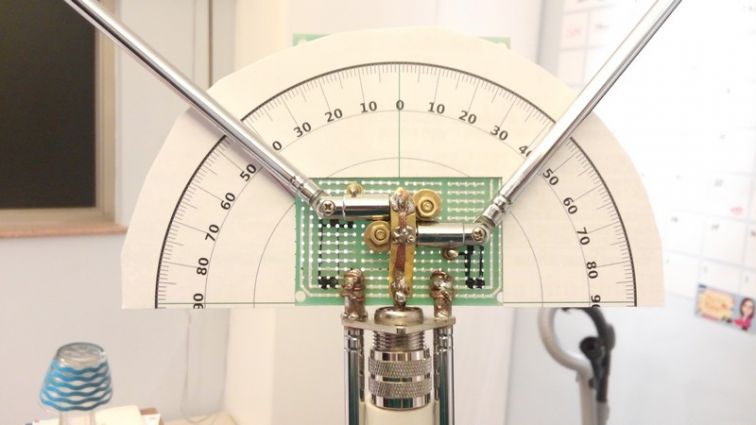

先造測試版本, 以取實際數據:

VR2ULR · 發表於 30-12-2015 20:58:58

先做好 144 段, 下一步加 430 的共鳴震子。

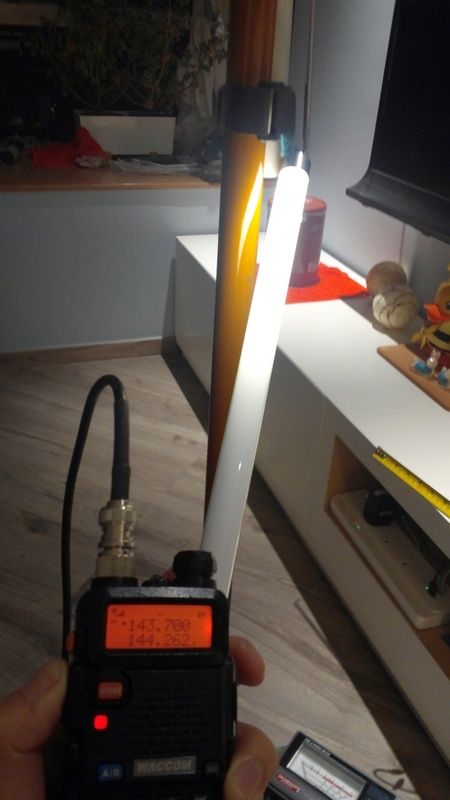

煲光管試下砲:

VR2ULR · 發表於 12-1-2016 00:27:59

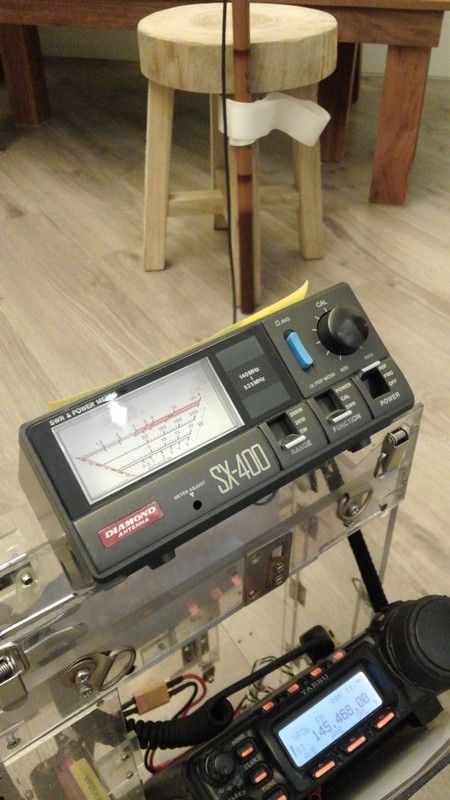

設好天線有系統地實測, 以實際數據作為下一步製作時的依據。

VR2ULR · 發表於 12-1-2016 01:03:02

本帖最後由 VR2ULR 於 26-1-2016 19:33 編輯

蝸居狹小, 非 "free space", 反射波和潛佈電容皆難忽視。
天線的擺位、方向等皆影響天線特性, 繼而影響駐波讀數。
因此在靠駐波比找出諧振點之同時要再煲光管, 以確保此駐波的低谷是天線的在設計上(或尺寸上)的真諧振點, 而非環境因素主導而成的海市蜃樓。

VR2ULR · 發表於 14-1-2016 17:10:26

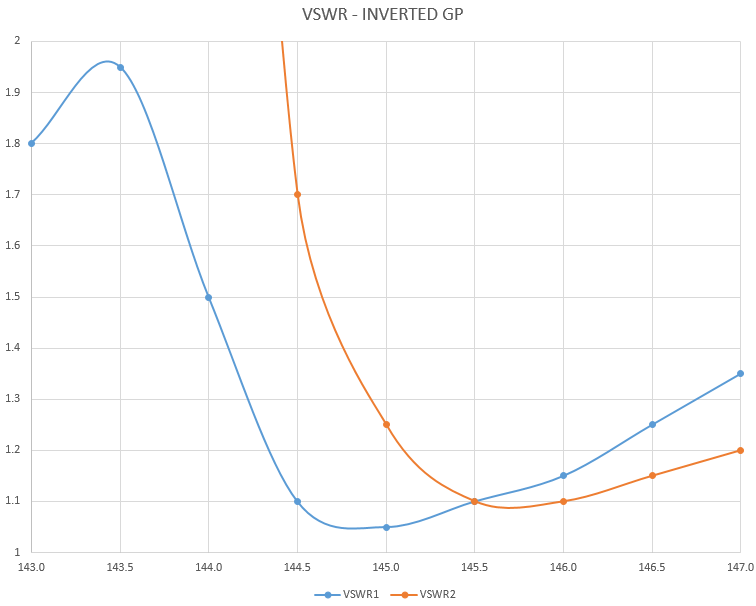

測試時擺位不當導致干擾的結果:
2016-01-14 17_08_13-VSWR.xlsx - Excel.png

VR2ULR · 發表於 14-1-2016 22:10:36

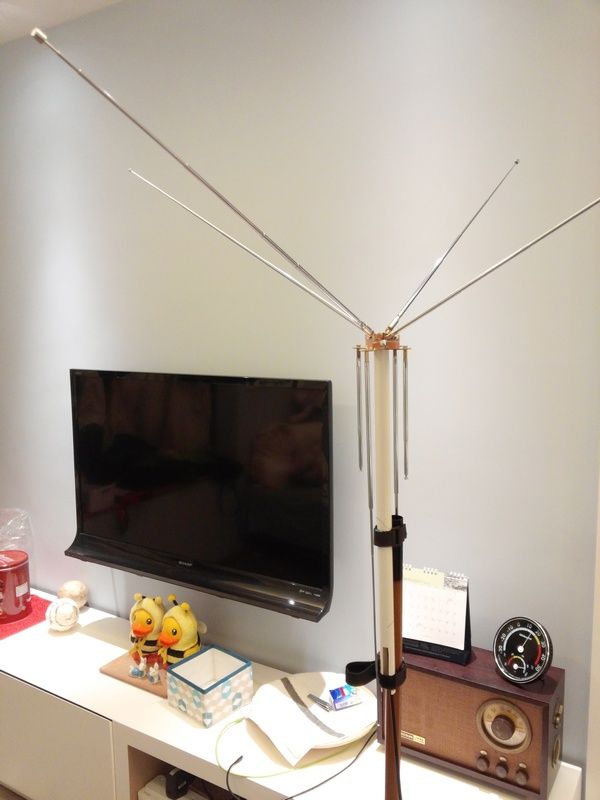

進行下一步製作前的第二階段調試。

VR2ULR · 發表於 15-1-2016 20:46:21

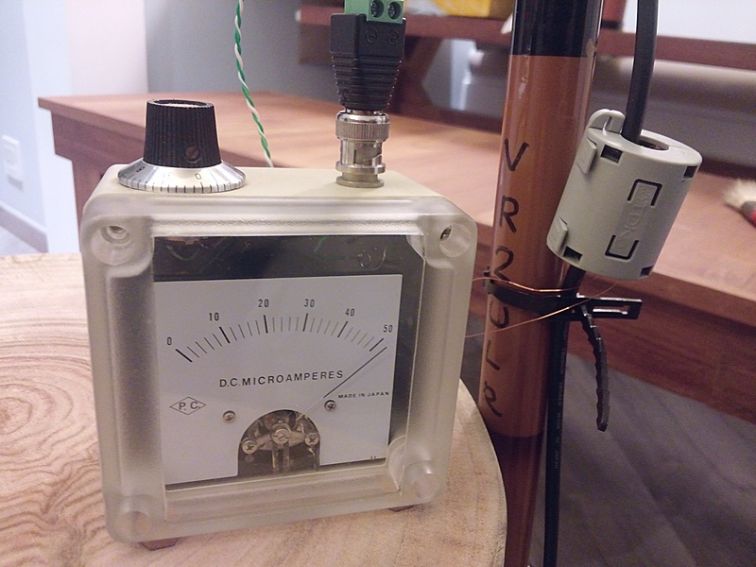

評估共模電流的大小:

VR2ULR · 發表於 23-1-2016 02:16:08

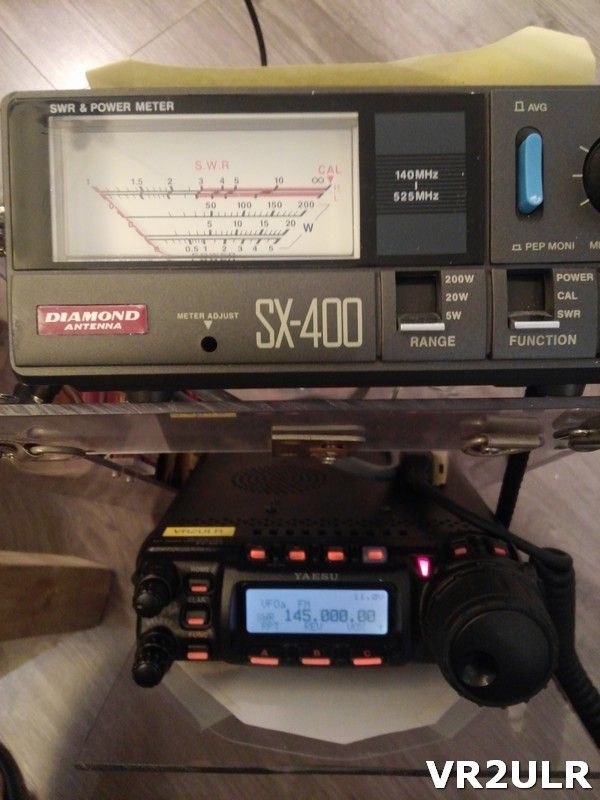

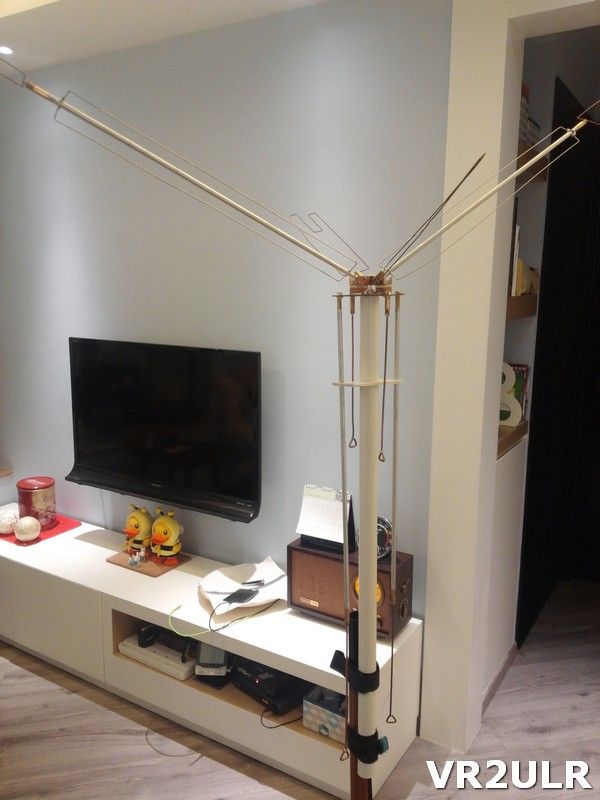

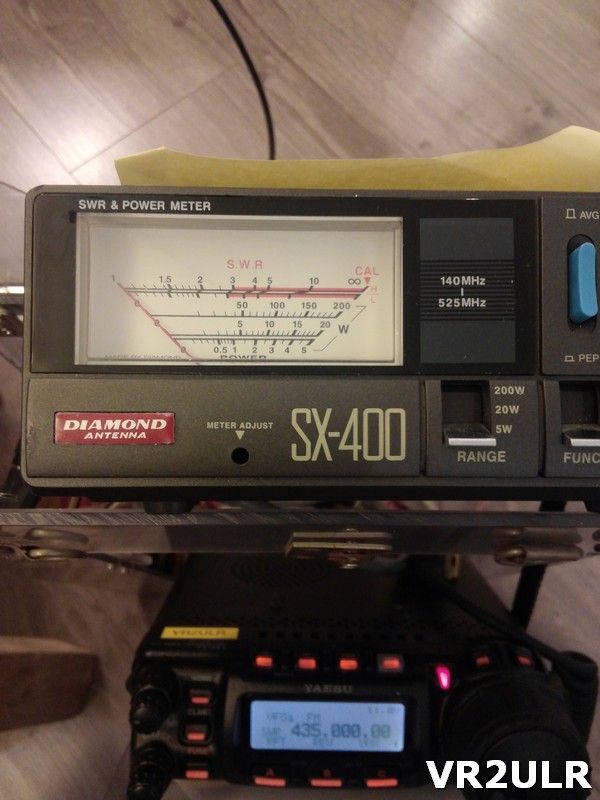

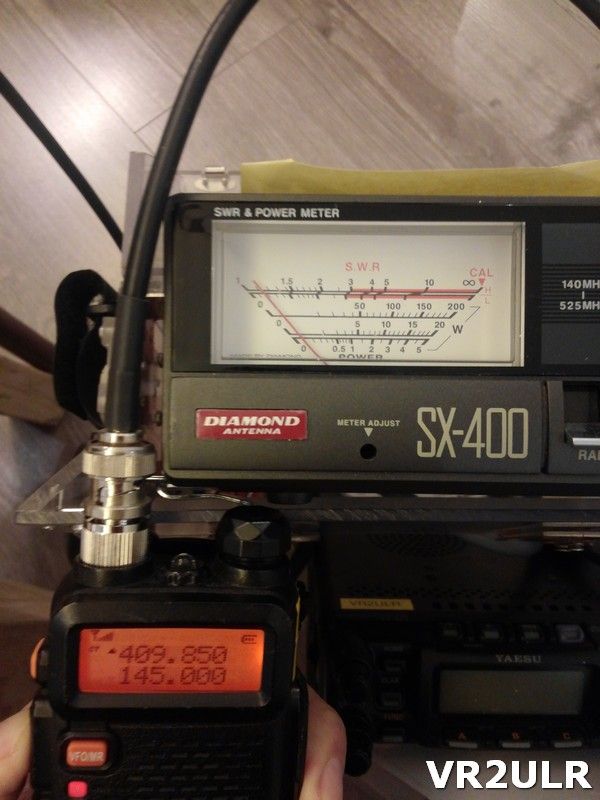

完成製作各部件, 現在進行測試:

雖然駐波細不代表天線好, 但這是基礎, 保護發射設備亦是本份。

VR2ULR · 發表於 23-1-2016 02:25:40

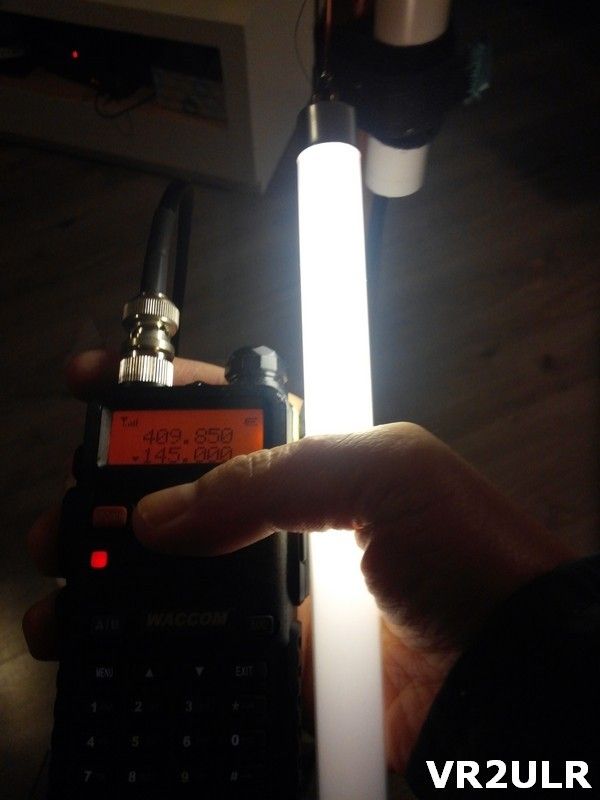

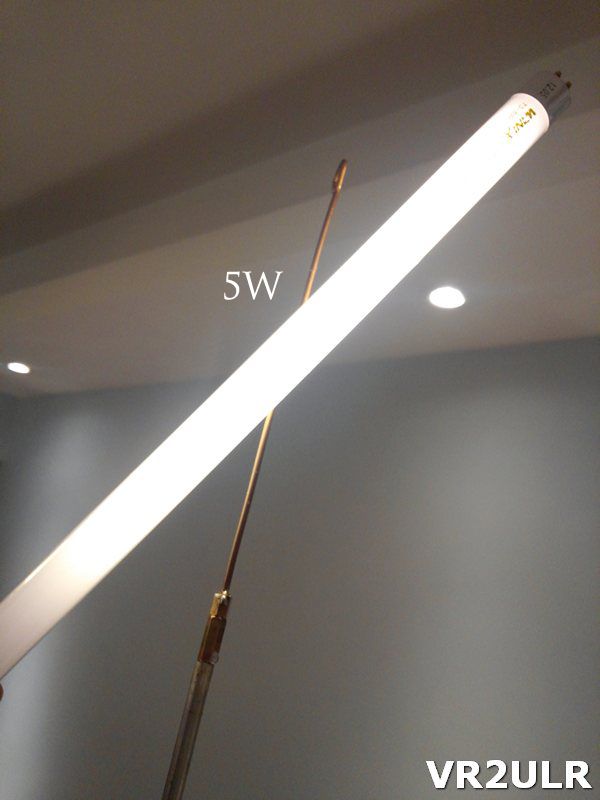

唔 key 唔知電場好

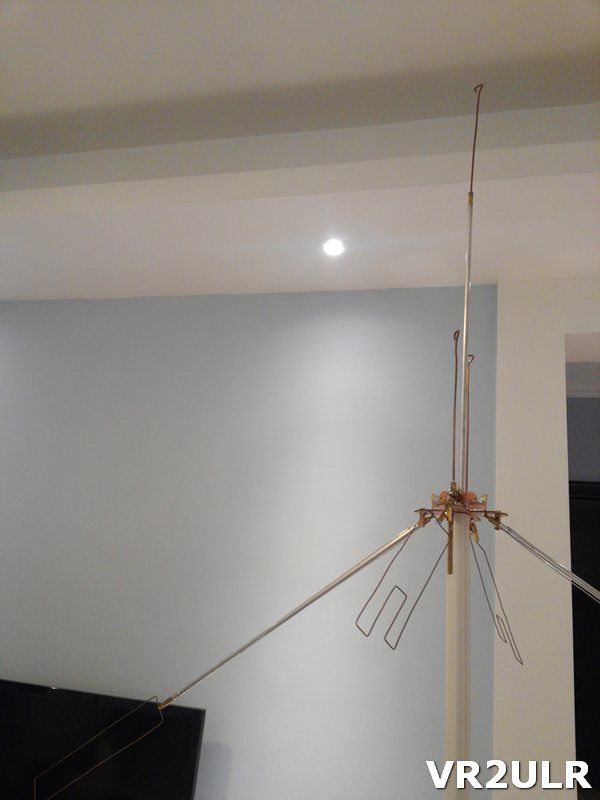

VR2ULR · 發表於 6-2-2016 01:33:44
