台灣試題 + GY 解釋

VR2GY · 發表於 17-9-2006 21:01:17

86. 鍺晶體和矽晶體外圍有四個電子，可形成
(1) 共價鍵 :answer-l:
(2) 金屬鍵
(3) 離子鍵
(4) 氫鍵
: GY: 所謂共價鍵是指電子相互共用個別的電子組態，達到最穩定的狀態。也就因為共價鍵具有強烈的方向性。共價鍵乃是由原子的價電子所形成，所以價電子的多寡將會造成共價鍵的飽和。基於電子在共價鍵中是屬於共用，因此在電子雲的計算中不能單純考慮個別電子雲波函數的加成作用，整個波函數會比較複雜。在一般常見的晶體中，具有共價鍵的晶體，計有矽，鍺，鑽石等。

VR2GY · 發表於 17-9-2006 21:11:32

87. 如圖RE的功用是
(1) 不使電晶體得到偏壓
(2) 防止電晶體熱循環
(3) 負回授:answer-l:
(4) 反交連

GY: 完整的說法應是直流電負回授,RE對交流信號
不起作用

VR2GY · 發表於 20-9-2006 01:13:51

88. 如圖中的二極體D是用來做為
(1) 半波整流
(2) 保護電晶體
(3) 防止雜音
(4) 溫度補償

GY:當溫度升高時 ib 就會變大,但d的反向電流亦
增加,使偏壓減少,便能穩定晶體管的工作點

VR2GY · 發表於 27-9-2006 22:13:06

[size=6]89. 如圖為矽質電晶體，若VCC=12V, RC=1kΩ,RB=100kΩ，電晶體

VR2GY · 發表於 28-9-2006 11:39:07

90.
二極體不能做下列那一項工作

(1) 整流
(2) 檢波
(3) 放大 :answer-l:
(4) 截波

GY: 在特殊條件下,某些二極管會有放大作用,如
隧道二極管

VR2GY · 發表於 28-9-2006 19:46:01

93.
藉變壓器可提高電壓，亦可藉以提高電流，故變壓器
(1) 功率放大可能大於1
(2) 功率放大不可能大於1:answer-l:
(3) 為一主動元件
(4) 以上皆非

GY:變壓器是被動元件,沒有功率放大作用

VR2GY · 發表於 9-10-2006 17:51:28

94. 二極體並聯可增加
(1) 最大電流:answer-l:
(2) 最大逆向電壓
(3) 交換時間
(4) 以上皆正確

GY: 並聯後電流通過的路徑加闊,所以電流增加

VR2GY · 發表於 11-10-2006 12:58:18

l:
95.
二極體串聯可增加
(1) 最大電流
(2) 最大逆向電壓:answer-l:
(3) 交換時間
(4) 以上皆正確

GY: 各串聯元件可分擔總電壓,所以電壓增加

VR2GY · 發表於 11-10-2006 13:58:45

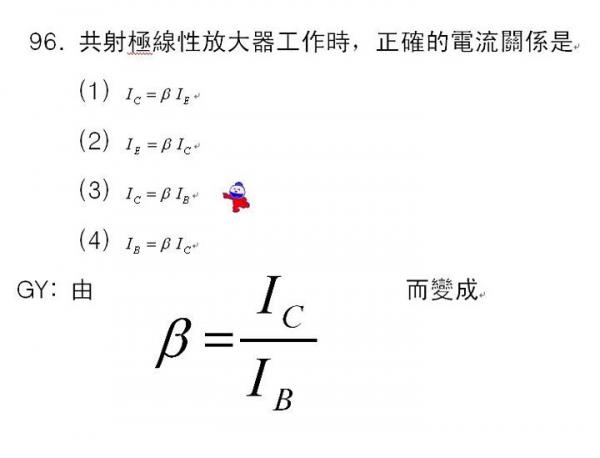

台灣試題 + GY 解釋

VR2GY · 發表於 13-10-2006 07:29:17

97.
輸出電壓與輸入電壓反相180°的是何種放大器
(1) CB
(2) CE :answer-l:
(3) CC
(4) CA

GY: 第一個字母C是 common ,而第二個字母 b是晶體的基極base ,e是發射極emmitter,c是集電極
Collector,沒有ca電路

台灣試題 + GY 解釋

97

98

99

台灣試題 + GY 解釋

104

105

106

107

108

109
