三相直流無刷馬達控制及驅動實驗

VR2ULR · 發表於 27-10-2013 00:58:19

此帖將不時更新

VR2ULR · 發表於 27-10-2013 01:12:58

原理解說:
http://www.edn.com/design/sensors/4406682/Brushless-DC-Motors---Part-I--Construction-and-Operating-Principles

VR2ULR · 發表於 27-10-2013 01:47:13

本帖最後由 VR2ULR 於 27-10-2013 01:48 編輯

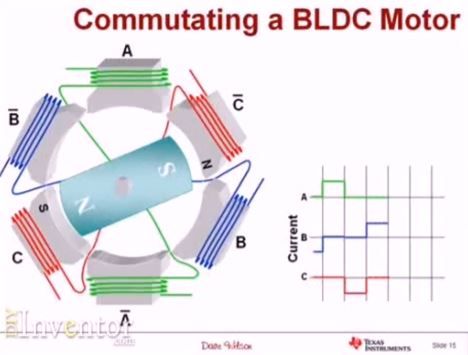

要打穏基礎
http://youtu.be/ZAY5JInyHXY

VR2ULR · 發表於 31-10-2013 02:16:18

本帖最後由 VR2ULR 於 31-10-2013 02:31 編輯

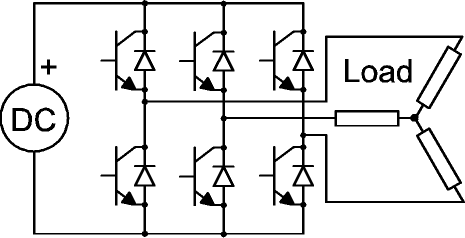

「三半橋式」驅動級原理圖:

出處: http://forum.allaboutcircuits.com/showthread.php?t=17266

VR2ULR · 發表於 31-10-2013 02:32:39

本帖最後由 VR2ULR 於 31-10-2013 02:36 編輯

VR2ULR · 發表於 31-10-2013 02:51:37

本帖最後由 VR2ULR 於 31-10-2013 02:52 編輯

VR2ULR · 發表於 3-11-2013 06:28:44

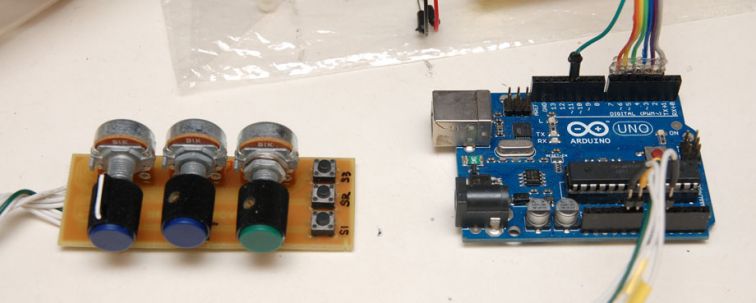

Arduino UNO 實驗板和 DIY VR+SW 板

VR2ULR · 發表於 3-11-2013 06:30:53

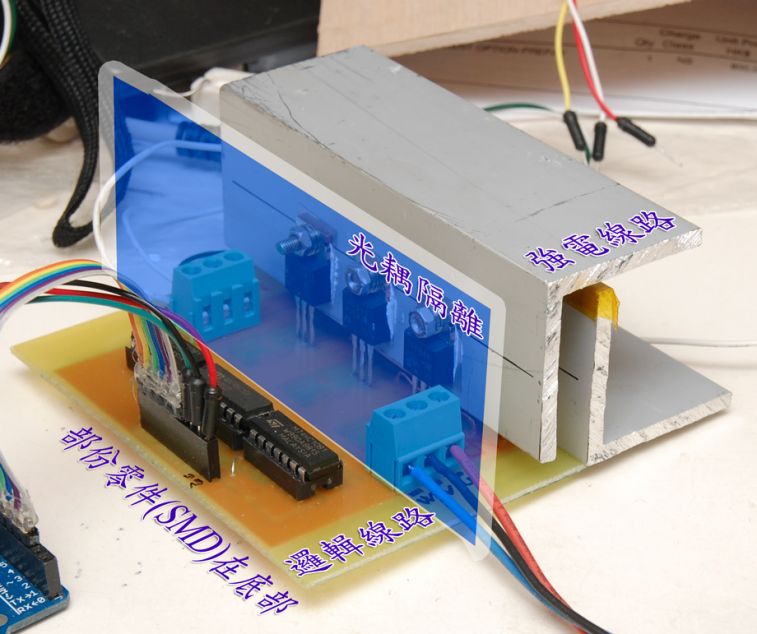

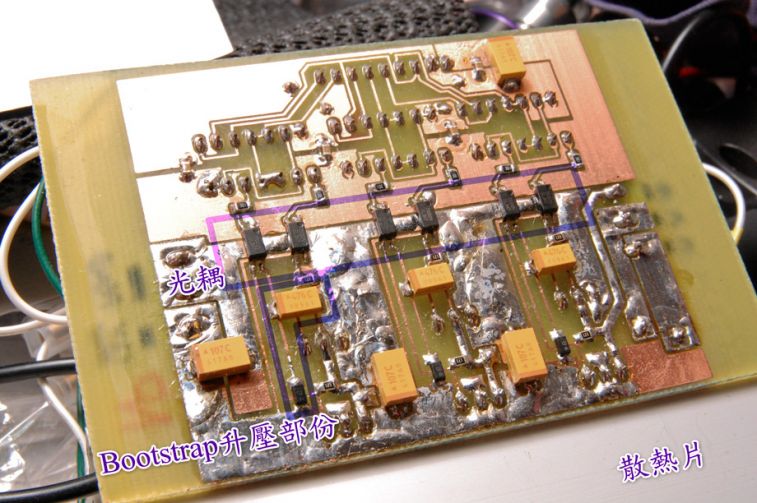

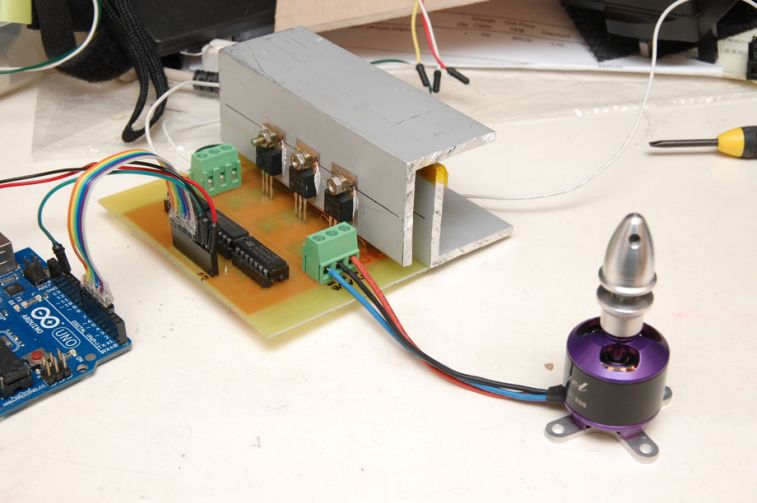

DIY 輸出級及小型的 sensorless 三相無刷馬達

VR2ULR · 發表於 3-11-2013 06:49:30

本帖最後由 VR2ULR 於 3-11-2013 22:43 編輯

VR2ULR · 發表於 3-11-2013 11:10:51

本帖最後由 VR2ULR 於 3-11-2013 22:43 編輯
